Владимирская ТЭЦ-2: тут делают тепло для батарей и свет для лампочек

Как все мы знаем, мечты должны сбываться. Регулярная сбыча мечт — залог хорошего настроения и бодрости духа. Я не зря делаю такой заход «из-за угла». Примерно с год назад мне возмечталось поснимать градирни. Если кто не знает, что такое градирни, так это те самые толстые-толстые трубы, которые в обязательном порядке присутствуют на каждой картине, повествующей об апокалипсисе экологии. Хотя из всех труб, они, пожалуй, наиболее безобидные, так как выпускают всего лишь водяной пар. Можно вспомнить семейство Мумми-троллей, катающееся на облачках — так вот каждая градирня, это производство небольших таких, локальных облаков.

Во исполнение задуманного, я несколько раз подкрадывалась к Капотне, но все что-то было не так: то ГАИ косило лиловым глазом, и трясло на пятачке перед градирнями бедных автомобилистов, то фотоаппарата с собой не было, то погода была такая, что никакой мотивацией я не могла оторваться от подогрева сидений, а то просто ночь и нет штатива. В общем, не складывалось и не складывалось. И тут, внезапно, nikitinskii приглашает на Владимирскую ТЭЦ-2. Представляете какая удача?! Это же не только градирни — это целая ТЭЦ (и все мне, вот счастье-то), ну и градирни тоже. Прямо дополненная и улучшенная мечта. И даже подъем в 6 утра (бешенному Твину ...), упавший в глубокий обморок в самый неподходящий момент телефон, муторная, вечная стоящая Балашиха — не испортили мне настроения.

И теперь, я имею честь пригласить вас на виртуальную экскурсию по ТЭЦ-2 города Владимира.
ТЭЦ обеспечивает около 80% потребности города Владимира в тепле и 38% от потребляемой городом электроэнергии.

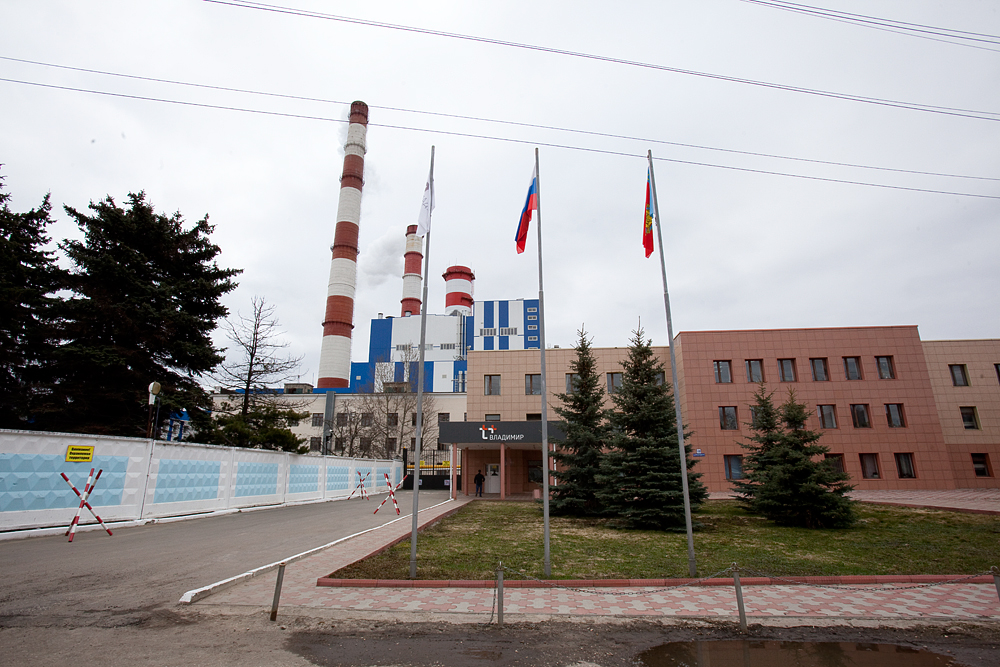

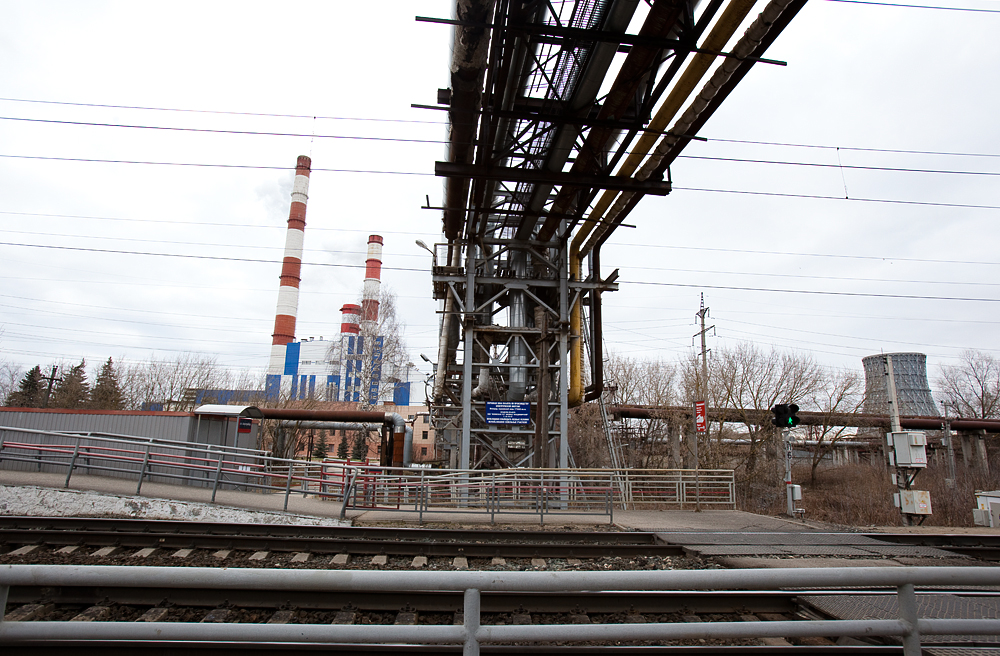

Наша группа преодолела железнодорожную ветку и собралась у подъезда ТЭЦ



Немного общих цифр:

Установленная электрическая мощность - 596 МВт
Установленная тепловая мощность 1176 Гкал
Численность персонала 540 человек
Вахта на собственно оборудовании, вырабатывающем тепло и электричество — около 50 человек. Работа посменная.



Наш экскурсовод. Как раз пока кто-то побежал за ключом от перехода в основное помещение, нам рассказывают про этапы жизни ТЭЦ-2.

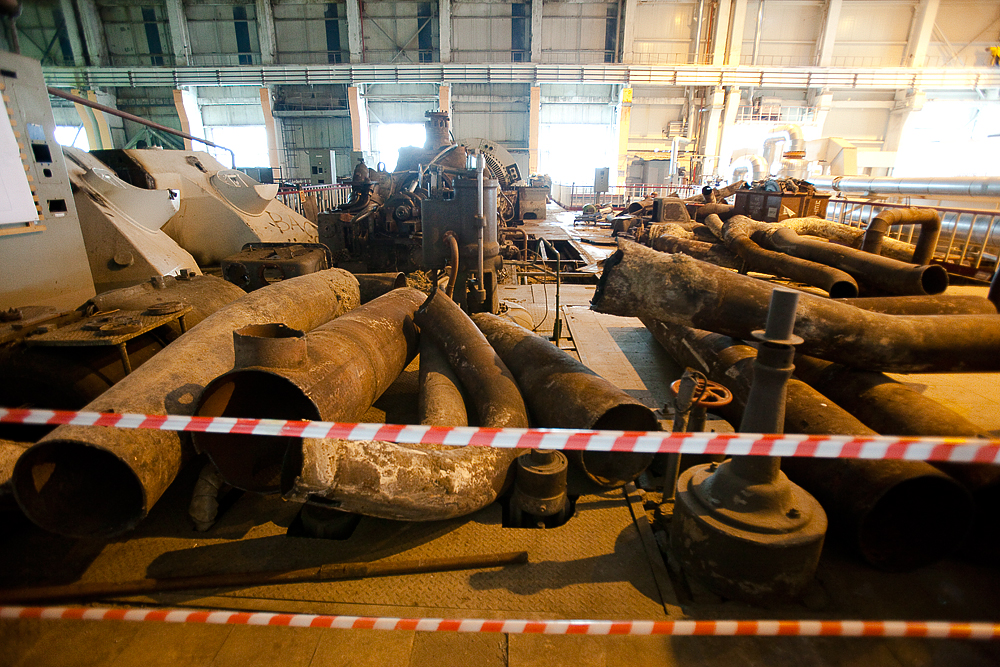

Первую очередь запустили в 1960-62 годах. Стройка шла тяжело, на земляных работах использовался труд заключенных. В качестве топлива та, первая, очередь ТЭЦ использовала местный, подмосковный уголь. Сейчас оборудование первой очереди выведено из работы и почти все демонтировано. На его месте построена 4-я очередь. Остатки оборудования ждут утилизации. Интересно, что при монтаже нового оборудования потребовалось установить мостовой кран грузоподъемностью 100 тонн. Для этого пришлось разобрать, а потом собрать часть крыши корпуса ТЭЦ-2. Что и сделали так, что сама электростанция продолжала работу в штатном режиме.



По мере роста потребностей города, росла и ТЭЦ. В 1978-80 годах запущена вторая линия, в 1990-93 третья. С 1 января 1999 года ТЭЦ перешла на природный газ как основное топливо и мазут в качестве запасного. Так как ТЭЦ объект стратегический, то запас топлива она должна иметь в обязательном порядке. На том газе и мазуте, что запасен на станции, она должна продержаться около недели в автономном режиме, если мне не изменяет память. Ну и последняя, 4-я очередь на новейшем оборудовании, поднявшая КПД и мощность станции. Введена в строй в 2014 году.

Так выглядит современная ТЭЦ



Нам всем раздали каски, чтобы головами не бились, где попало, и ценное оборудование теми головами не портили :)



И первым делом мы попали на Главный щит управления. Тут есть панели с которых производится управление генераторами, а также синхронизация и включение в параллельную работу. Есть панели с которых управляют секциями собственных нужд — это насосы и другое оборудование, необходимое для функционирования станции.

Это у нас экскурсия выходного дня, а у людей работа.



Нас очень-очень попросили ничего руками не трогать. Собственно. не больно и хотелось. Вот так уронишь телефон куда-нибудь не туда и весь город без света, а «бабаЛена» еще и без тепла. На всякий случай я попрятала все свои гаджеты и попыталась не очень размахивать камерой, вдруг чего зацеплю, со свойственной мне грацией



Эта пультовая управляет выработкой и раздачей во внешние сети электричества и тепла — это сердце станции.

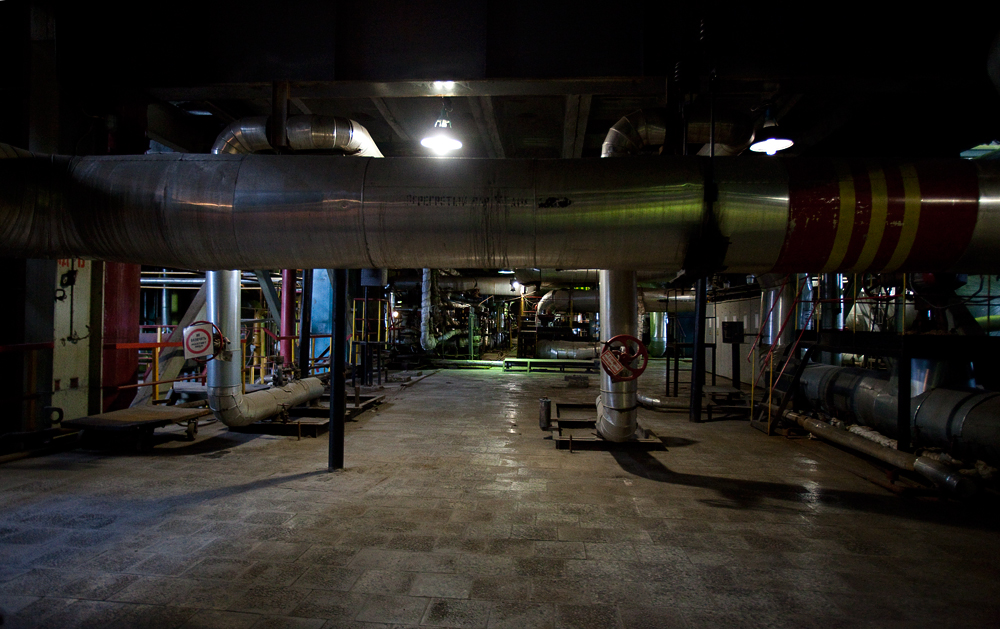

Мы выходим из Главного щита и попадаем на вторую и третью линию

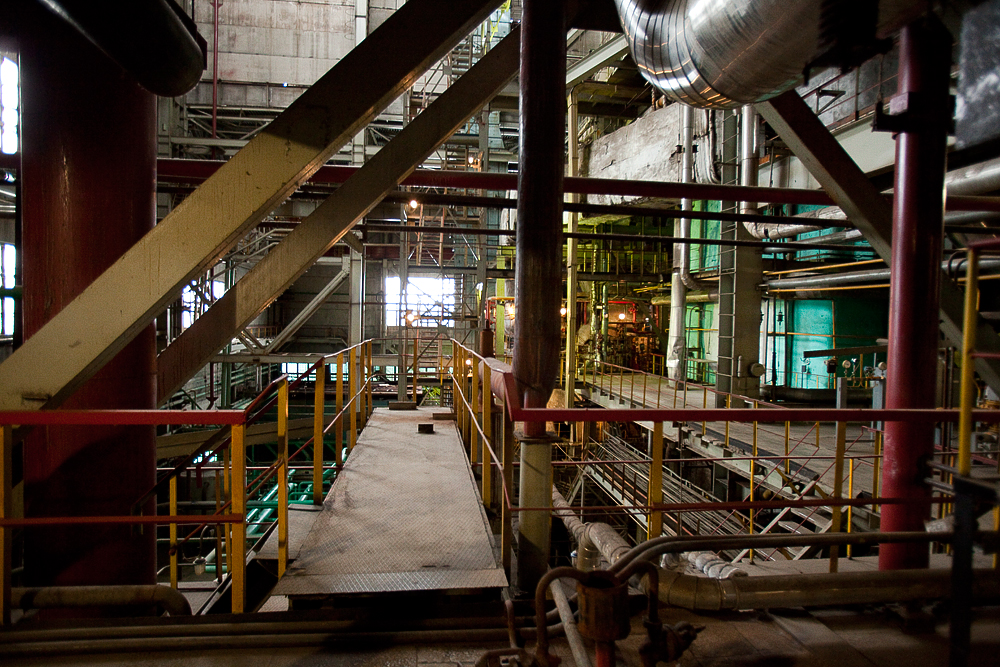

Есть что-то завораживающее в промышленных помещениях. Меня можно тут оставить на день, я буду бродить совершенно счастливая в режиме зомби





Светофорчик



Большой зеленый кожух на фото — генератор электрического тока. Это его крутит паровая турбина, которая совершает 3000 оборотов в минуту



Сделано в СССР!



Да, наверное уже самое время вкратце напомнить как работает ТЭЦ. В котле сгорает топливо, в нашем случае это природный газ. Тепло горения нагревает воду, превращает ее в пар. Перегретый до 500 градусов и 120 атмосфер пар поступает на лопатки турбины, вращает ее. Вода, которая работает в турбине очень чистая, это дорогой и ценный ресурс и работает она по замкнутому контуру. Ротор турбины вращает ротор генератора, который вырабатывает электроэнергию. Вот рядом с его кожухом мы и стоим. Пар же еще свою работу не закончил — он поступает в конденсатор, нагревает воду и эта вода течет по нашим трубам отопления и батареям. А где же тут твои градирни, спросите вы? А градирни при деле: рабочее тело, он же пар, надо сконденсатить, охладить и вернуть в рабочий цикл. Для чего ему сделан водяной контур охлаждения из обычной речной воды, которая, нагревшись об пар поступает на градирни, там распыляется тонкими струйками, стекает по стенкам и поступает обратно в работу. Тут цикл не то, чтобы совсем замкнутый — так как часть воды все таки убегает теми самыми облаками, но и эти потери стараются минимизировать.

Веселая картинка, накопанная на просторах интернета



Следующий пульт управления — управление котлами





Одновременно работают не все котлы, несколько находятся в резерве. При необходимости, аппаратура сама регулирует штатные режимы работы, но люди все равно неусыпно за ней присматривают.

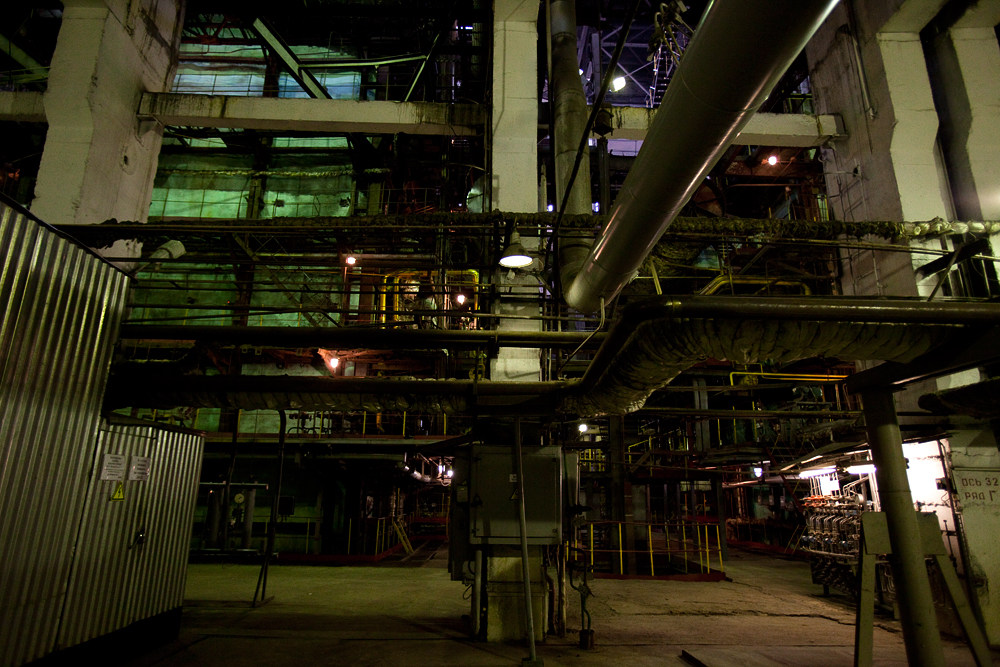

Мы выходим из светлой и тихой пультовой и ныряем в самый настоящий мир half-life. Ну, ну разве не похоже?





А вот так? Я одна вижу, что не хватает монтировки?



Мы вышли к котлу. Это совершенно не сказалось на погоде в цехе, но где-то тут находится горячее сердце станции





Упс, каска пригодилась



Высота котла 42 метра. Производительность 700 тонн пара в час.
Сам котел собран из сваренных труб, по периметру обложен шамотным кирпичом. Как я понимаю, этот котел принадлежит ко второй очереди постройки (но не уверена).

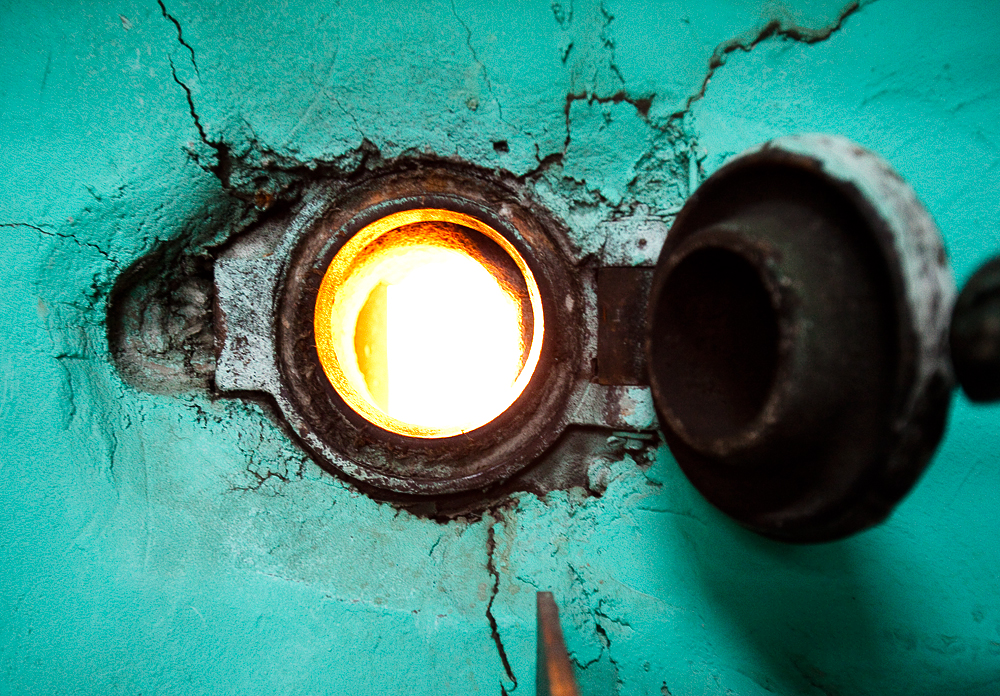

Внутри горит газ, температура ядра 1600С. Рядом совершенно спокойно можно находиться — потеря тепла на станции недопустима и котел прекрасно теплоизолирован.



Запуск и остановка для котлов и другого оборудования станции являются штатными режимами, при условии выполнения инструкций и регламентов. Для данного оборудования это не такие критичные процессы, как например запуски-остановки плавильного оборудования, даже тех же экструдеров, которые тянут пластмассы. Уж не говоря об АЭС.

Выход турбины на рабочий режим 10-12 часов, так как ее надо плавно прогреть. Есть оказывается, специальные режимы прогрева турбин. Котел греется быстрее. А генератору вообще все равно — как включили, так и работает.





Еще одна веселая картинка, иллюстрирующая работу котла



— а хотите подняться наверх?
— дааааа! — ору и прыгаю я и ловлю на себе пару не очень добрых взглядов. Кажется не все тут разделяют мою горячую любовь к котлам.

Помещения станции



Она же, но очень большая

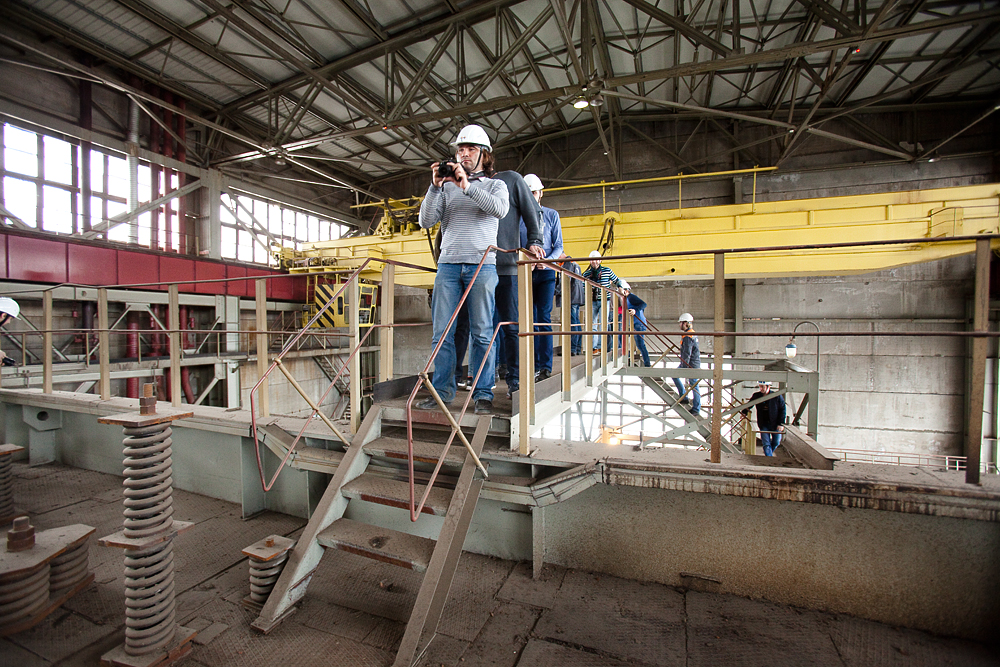

Вид на помещения станции с крыши котла



Инспекция в «полосатых купальниках»:
— ну как вы тут, на шкафу, пыль то протираете?



— да протираем, протираем, на перильцах то не висни особо



Стоя на котле чувствуешь какая сумасшедшая мощь у тебя под ногами. Печка размером с многоэтажный дом, которая подрагивает и вибрирует от происходящей внутри нее реакции. Под котел строился специальный фундамент.

Насидевшись на крыше, спускаемся вниз, мы еще не все богатства станции видели. Например, вон то оранжевое — насос высокого давления



А мы завершаем круг почета по основному зданию ТЭЦ, возвращаясь в 2014 год постройки









Рубка управления новым котлом



Структура этой ТЭЦ — блочная, каждый котел соединен со своей турбиной и своим генератором. Есть центр управления котлами. Станция может распределять нагрузку между ними и оперативно изменять ее, но вот паропроводов у них не строилось и перекинуть пар одного котла на турбину другого они не могут. Особенности архитектуры конкретной ТЭЦ. А управление общей мощностью ТЭЦ происходит с Главного щита, где мы были в начале.

А знаете как называются люди, которые тут дежурят?
Машинист и старший машинист. А я думала они только у поездов бывают.
Машинист управляет котлом-утилизатором, газовой турбиной, паровым котлом.

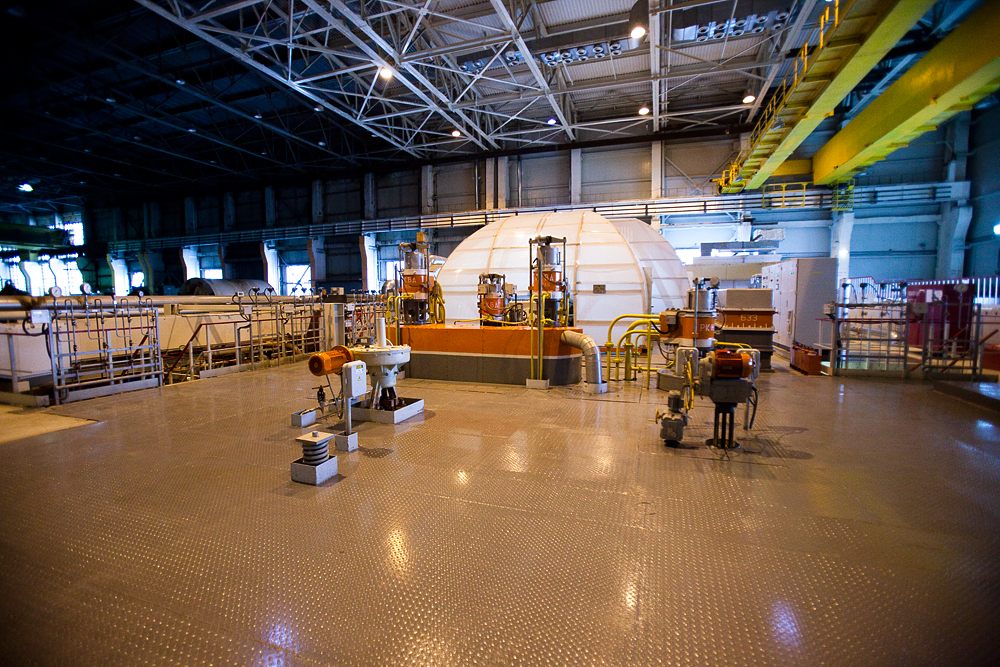

Тут все новое-новое, аж блестит



Это котел нового поколения, в нем даже процесс теплообмена происходит немного иначе, чем в старых котлах. Но при нас он стоял в резерве

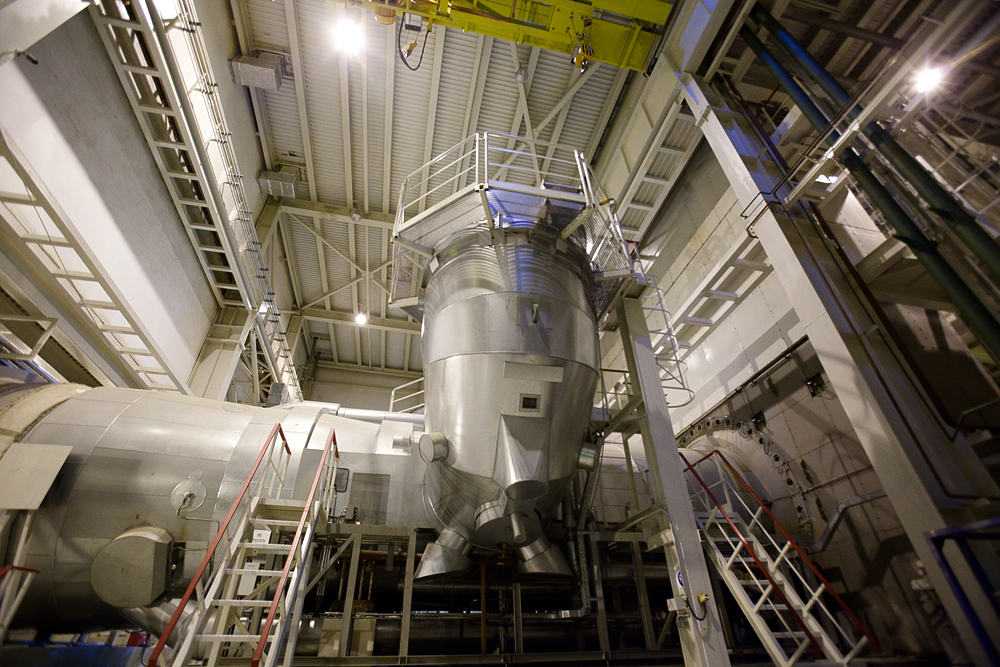

А это знаете что? Это выхлопная труба. Она стоит после котла-утилизатора, насколько я понимаю.



Она же с другого ракурса



Но до выхлопной трубы мы дошли не сразу, сначала нас хитростью заманили в подземелье!




Год постройки бункера 1972, вместимость 300 человек



Воздушные фильтры

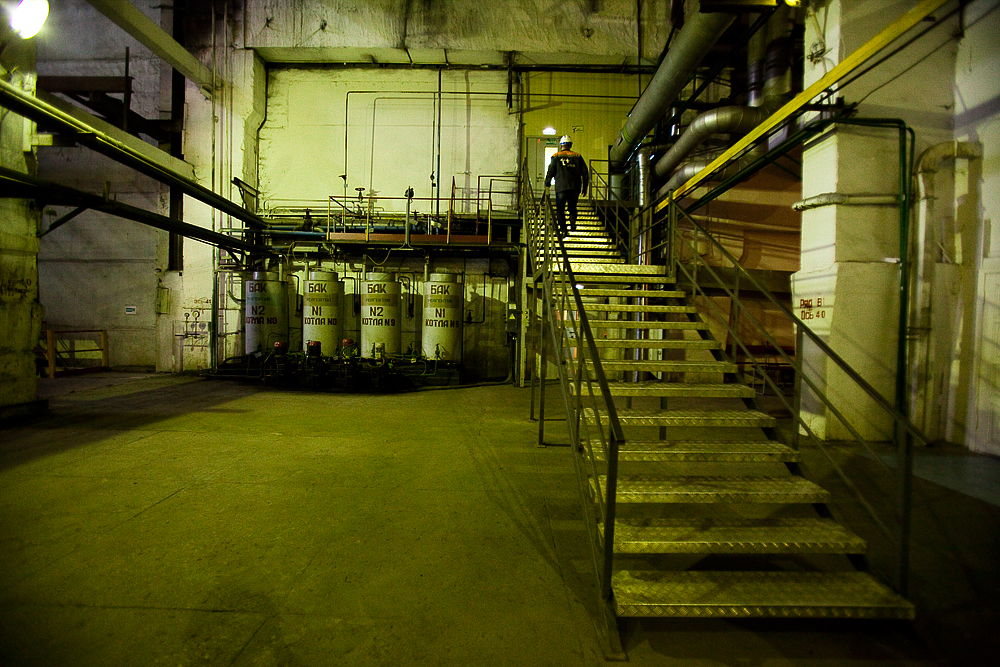

Если уж случится совсем беда с электричеством — они на ручной тяге



В бункере имеется медсанчасть, туалет, помещение для сна и еды, агитационный материал ...



... ииии ... печеньки!
Интересно они тут каждый день растут? :))



Благодарим хозяев за угощение и едем исполнять мою мечту. Тут она выполнена не в бетоне, а в металлических конструкциях — это более новый и более эффективный проект, но раньше не умели такие строить и делали железобетонные



Градирни строят на специально выбранных местах, где их будет получше обдувать ветром, поэтому они иногда стоят в стороне от самой станции



Скорость остывания воды регулируется открываем и закрыванием жалюзи. Жалюзи закрыты, мы были в середине апреля и было очень прохладно



На нашей ТЭЦ две градирни, но одна из них была закрыта на реконструкцию, поэтому вторая работала на полную мощность и климат внутри нее хорошо описывается термином ледяной ливень



Если бы охлаждение шло по двум градирням, то тут был бы легкий дождичек и можно было бы зайти внутрь, не опасаясь промочить себя и технику



Не удержалась сняла видео, не иначе как для медитации



Ну а во второй градирне, той самой, что закрыта на ремонт, немного посуше и мы идем в нее



Видите на полу трубы с форсунками - мелкой взвесью они распыляют воду





Ночью было около нуля, поэтому включили насос на малую мощность, чтобы вода проливалась и не замерзала в трубах, она, как мы помним, приходит сюда теплой



Остатки ячеистого пластика, свешивающиеся в «потолка» — каплеуловитель для сбора конденсата

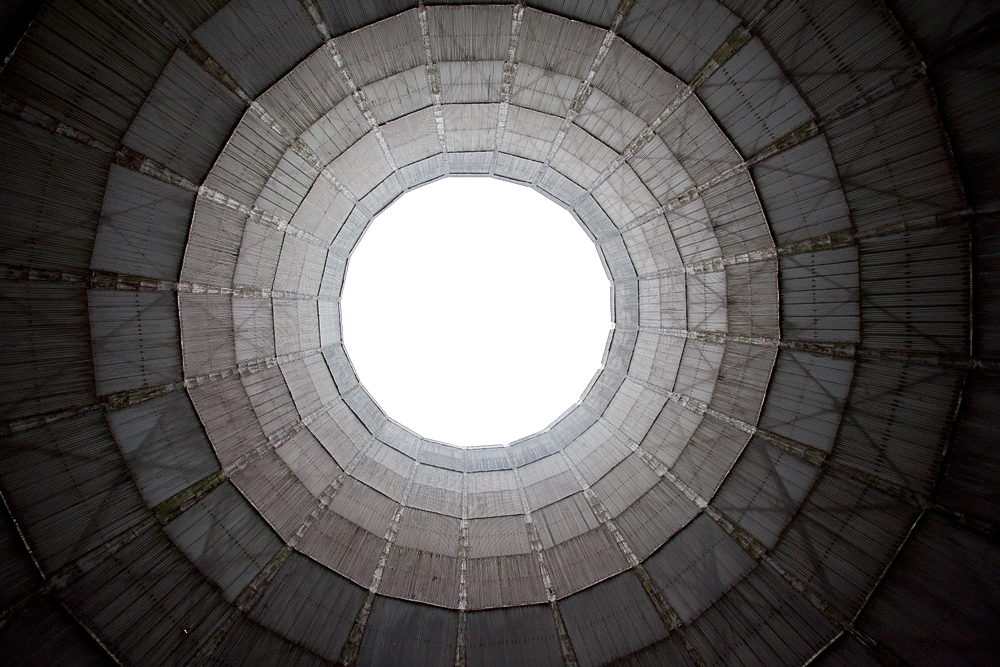

Оказывается что у этих страшных толстых труб внутри всего лишь дождик и пар и небо, если поднять голову



За лето, когда у ТЭЦ низкий сезон и можно себе позволить одну градирню — ее полностью переберут и к сезону отопления запустят в бой.

Мы прощаемся с гостеприимными хозяевами, благодарим пресс-службу ТЭЦ-2 города Владимира, нашего экскурсовода и конечно Доброго Васю в скафандре nikitinskii, и уходим так же, как пришли, через хитросплетение теплопроводов



И прощальный гудок тепловоза — сегодня определенно день теплотехники



А я, наверное, начну мечтать про Камчатку усиленно, а не как обычно, в фоновом режиме, глядишь, через годик и сбудется. И вам желаю — мечтайте активно, это работает!
Tags: Владимир и Суздаль, производство, экскурсия
