Большой бум-м-м
_devol_
Photo Sharing and Video Hosting at Photobucket

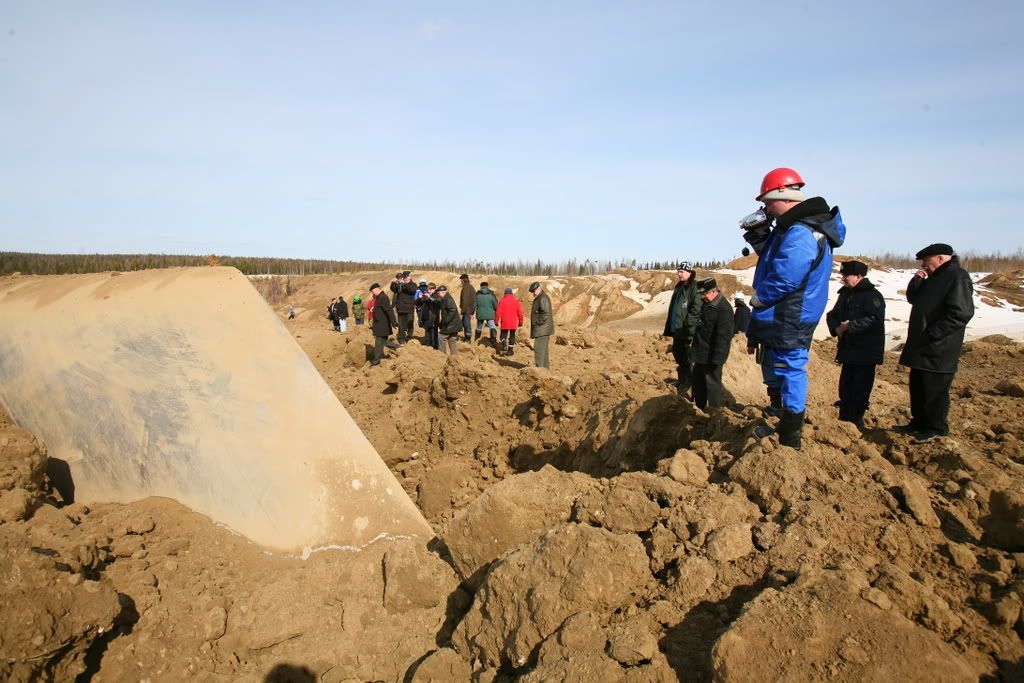

Торчащий из земли лист металла - это остатки трубы из магистрального газопровода. Силой взрыва трубу развернуло, распустило по шву и вывернуло из земли. Но лишь этим разрушения не ограничились...

Photo Sharing and Video Hosting at Photobucket

Общая протяженность одних только газопроводов в России - около 157 тыс. километров. В прошлом году через эту систему "Газпром" прокачал более 717 млрд. кубометров газа. Помимо этих трубопроводов, есть еще около 55 тыс. километров магистральных нефтепроводов, которыми управляет "Транснефть". Скажем честно, такого великолепия нет ни в одной стране мира.

Примечательно, что качество и долговечность труб в этих линиях всерьез в нашей стране никто не испытывал. Тогда как на Западе, к примеру, регулярно ежегодно проводится несколько пневматических испытаний на сопротивляемость труб продольным разрушениям (т.е. трещинам). Проще говоря, в экспериментальную "плетку" нагнетают воздух, делают на т.н. "разгонной" трубе пропил, имитирующий трещину и подрывают ее слабеньким кумулятивным зарядом.

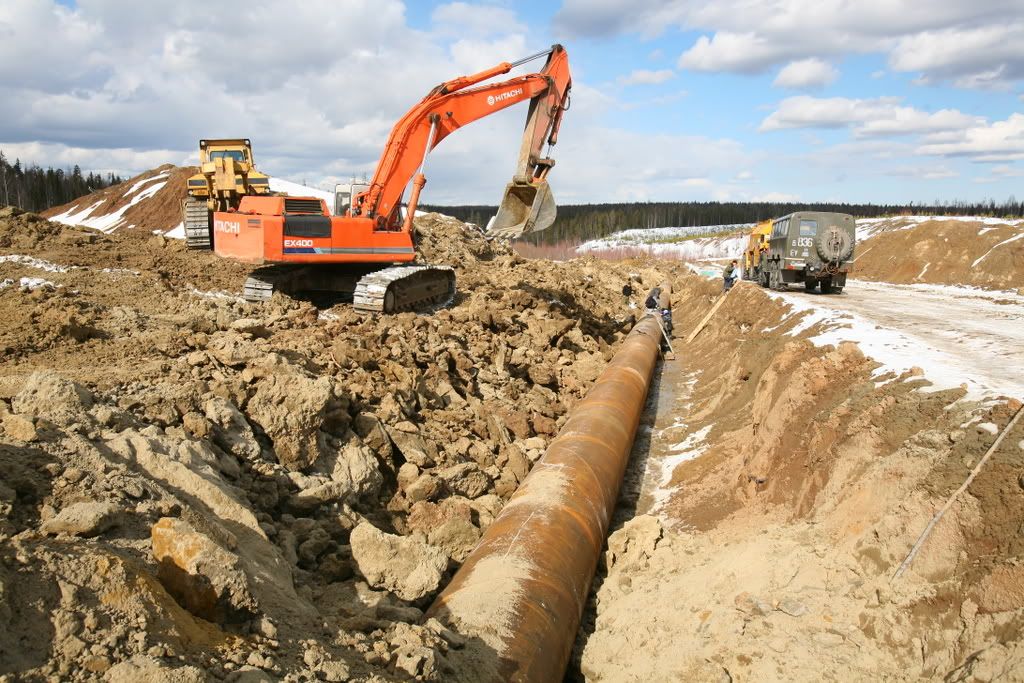

В СССР подобные испытания проходили последний раз в 1983 году. А вот следующие состоялись только... в 2007 году. На фото выше видно, как на полигоне "Севергазпрома" укладывается в траншею экспериментальный трубопровод. Он состоит из труб с толщиной стенки 21,6 мм диаметром 1420 мм. Все трубы отечественные, половина из них - с одним прямым швом, другие - со спиральным. В "плеть" компрессоры уже загнали давление в 100 атмосфер. Напомню, что в нынешних магистральных трубопроводах "Газпрома" рабочее давление - лишь 75 атмосфер (но у корпорации есть планы его чуть ли не удвоить).

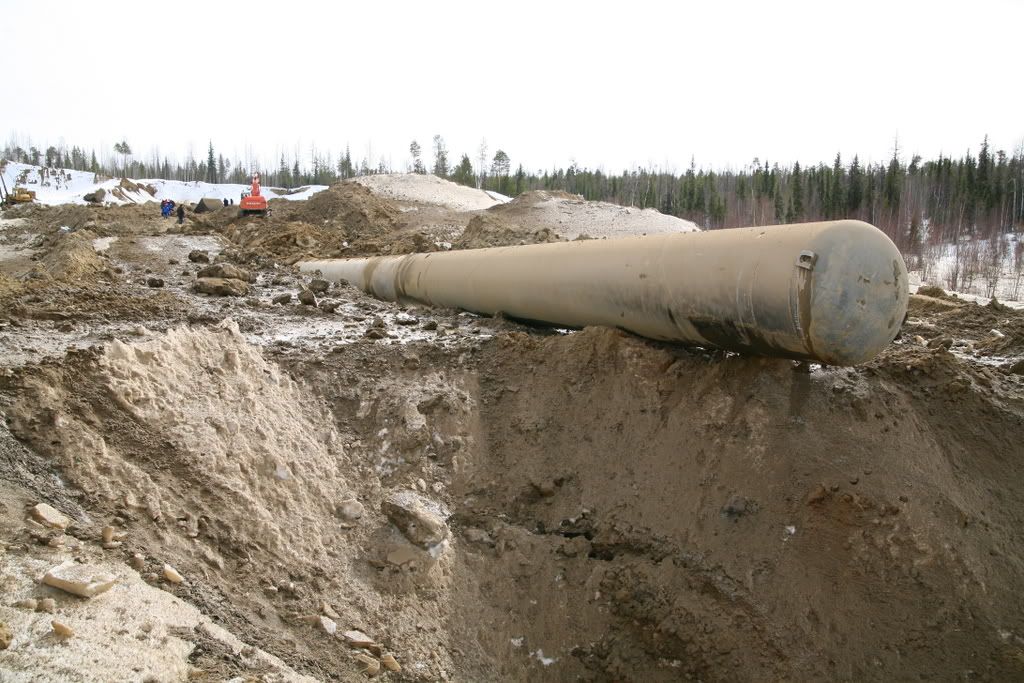

Силой взрыва опытный трубопровод вышибло из траншеи с обоих концов метров на 20:

Photo Sharing and Video Hosting at Photobucket

Photo Sharing and Video Hosting at Photobucket

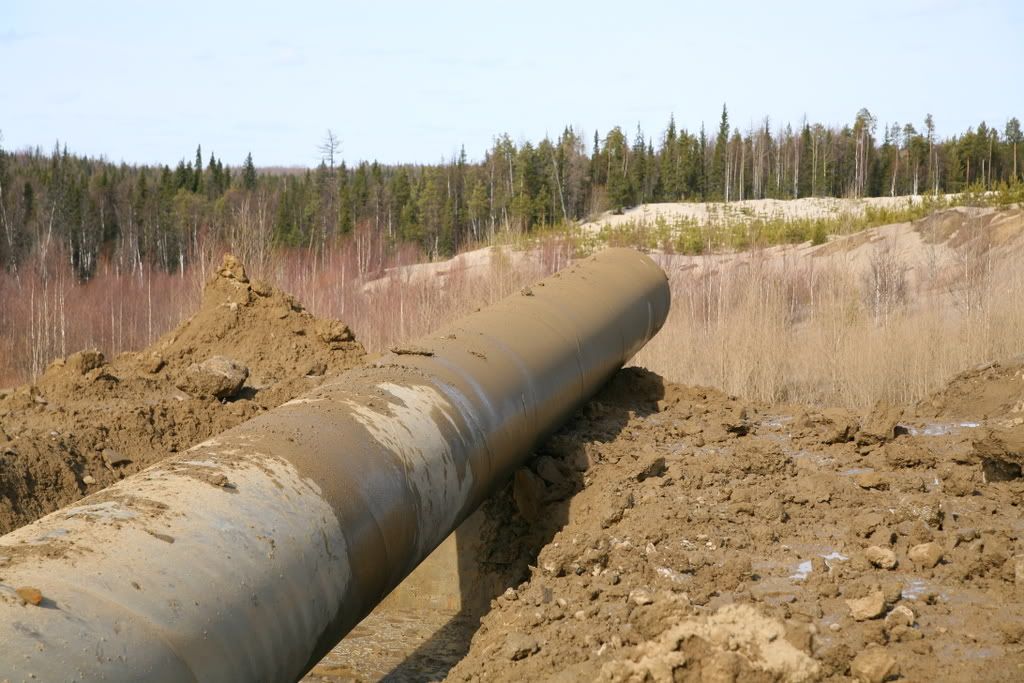

Это был вид южного конца, а теперь общий:

Photo Sharing and Video Hosting at Photobucket

Мало того, что трубы разметало, так в центре опытной "плети" образовалась пустота - оттуда трубы непостижимым образом исчезли!

Photo Sharing and Video Hosting at Photobucket

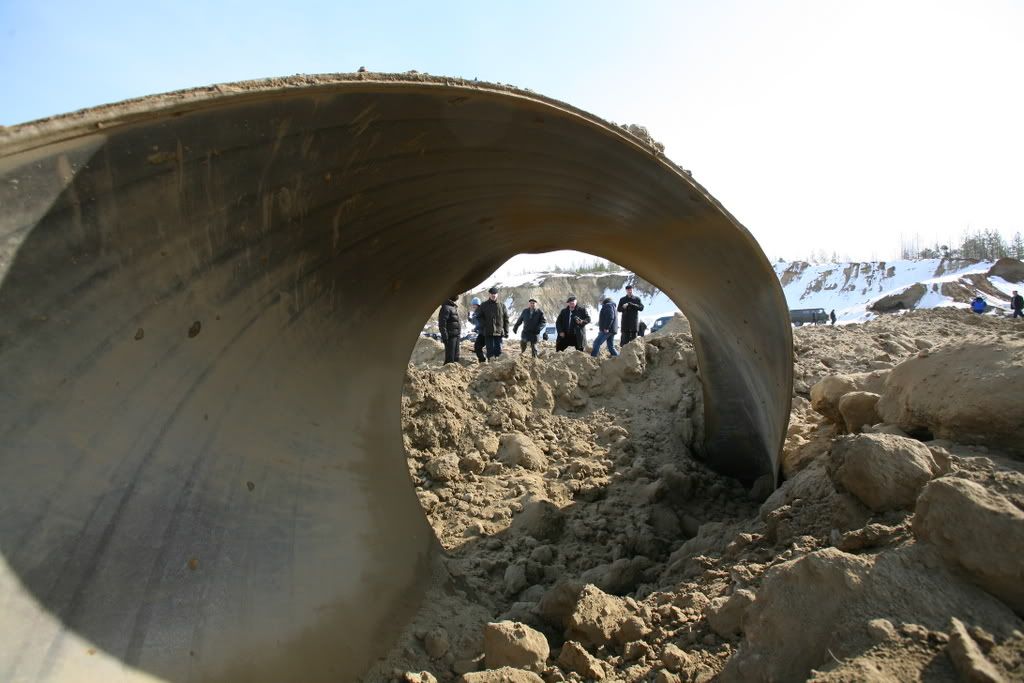

Это, как уже понятно, место обрыва трубы со спиральным швом:

Photo Sharing and Video Hosting at Photobucket

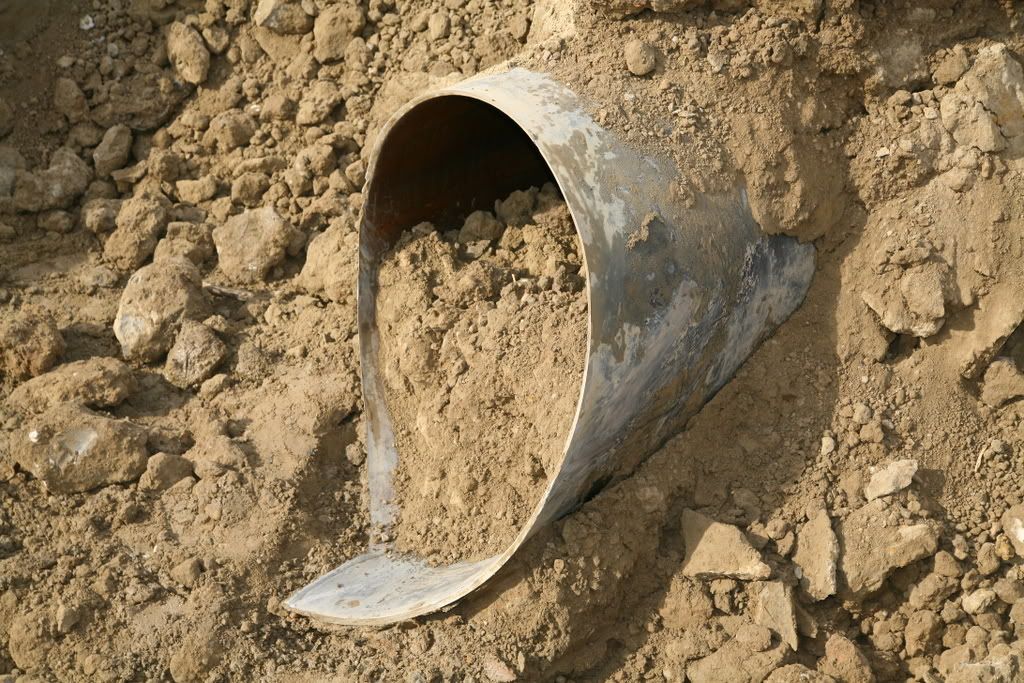

А это обрыв в той части, где лежали с прямым:

Photo Sharing and Video Hosting at Photobucket

Всего "пропало" немного - порядка 11 метров трубы общим весом до 10,5 тонн. Сначала думали, что трубы вогнало вниз, но экскаватор так их и не обнаружил:

Photo Sharing and Video Hosting at Photobucket

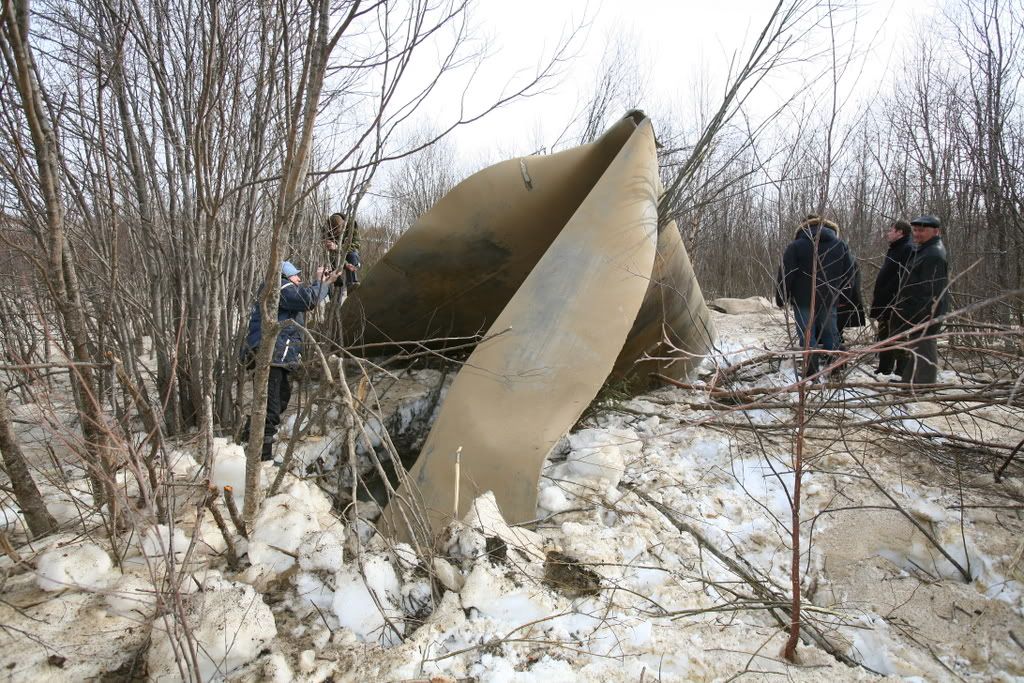

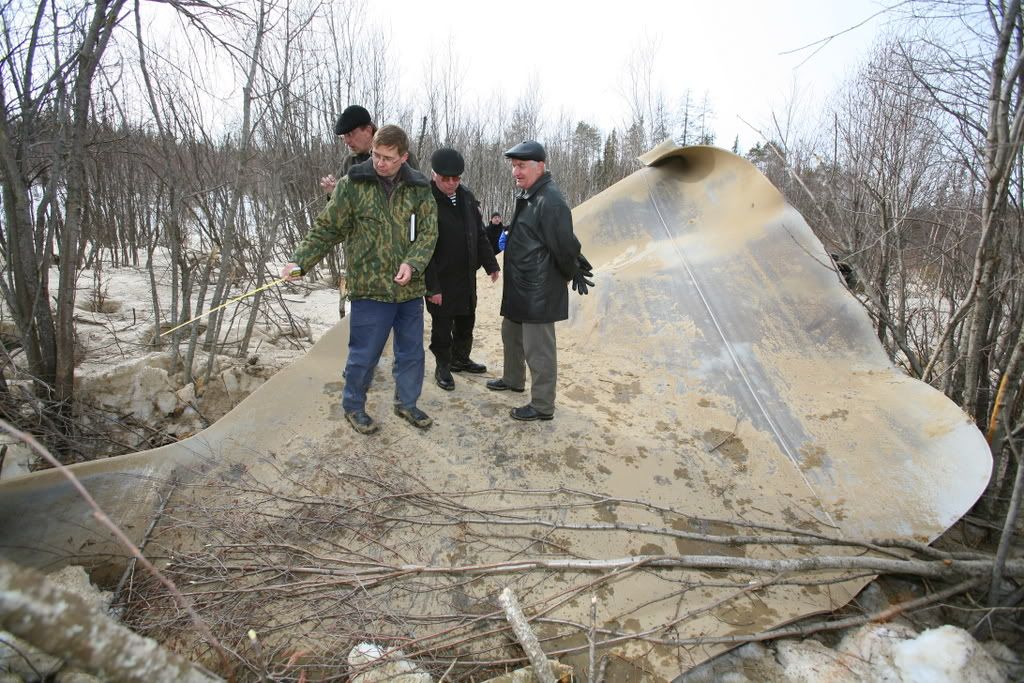

А это - не сбитый "Стелс". Это те самые 10,5 тонн металла. Их нашли в редколесье, в 280 метрах от эпицентра взрыва:

Photo Sharing and Video Hosting at Photobucket

Photo Sharing and Video Hosting at Photobucket

Ударную мощь теперь каждый может себе представить. Но это, правда, с воздухом внутри. По словам же газовиков, когда рвется магистральный газопровод с газом, были случаи, когда трубы весом в 5-6 тонн улетали на 1-2 километра от места взрыва. Так было на Шексне лет пять назад. Так что 280 метров - это ерунда. Правда, все равно впечатляет. :)
